Produktbeschreibung

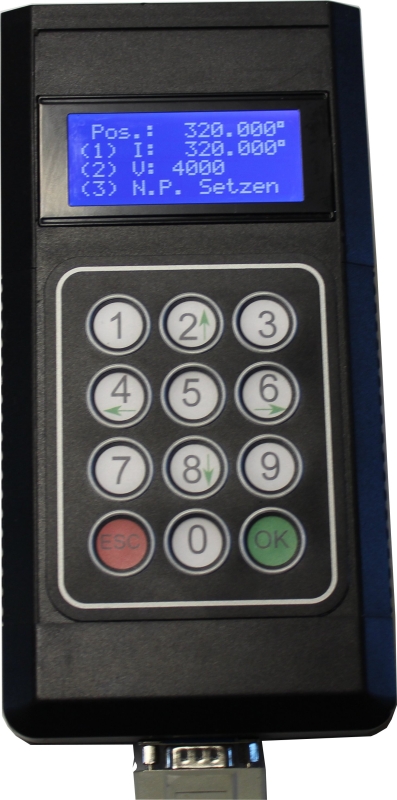

Die Steuerung RotaryControl dient zur einfachen Ansteuerung von Rundteiltischen, Teilapparaten oder Drehachsen, die mit einem Schritt- oder Servomotor ausgestattet sind.
Durch die einfache und anwendungsorientierte Menüstruktur lässt sich schnell die gewünschte
Gradzahl von 0,001° bis 999,000° eingeben, so dass Zahnradteilungen jeder Größe gefertigt werden können.
Für wiederkehrende Bearbeitungsschritte kann ein Programm mit bis zu 20 einzelnen Schritten gespeichert
werden.

Ein kontinuierlicher Fahrmodus erlaubt schnelles Positionieren.

Alle Eingaben erfolgen über die Tastatur , so dass keine weitere Software etc. erforderlich ist.

Für die automatische Bearbeitung von Werkstücken auf CNC Maschinen mit nur 3 Achsen ist ein
zusätzlicher Signaleingang vorgesehen. Dieser kann entweder über einen Schalter angesteuert
werden, den die Maschine während des Bearbeitungsvorganges auslöst oder er kann direkt mit
der vorhandenen CNC Steuerung verbunden werden (24V tolerant).
Zur Erhöhung der Genauigkeit von den Rundteiltischen bietet die RotaryControl die Möglichkeit
eine pneumatische oder hydraulische Klemmung über ein eingebautes Relais anzusteuern.



Die Abbildung zeigt das Gesamtsystem bestehend aus Leistungselektronik RCStep542 und dem RT150CNC Rundtisch

Besondere Merkmale:

  • Schrittweite in 0,001° Schritten einstellbar
  • Fahrprogramm mit bis zu 20 Bearbeitungsschritten
  • Sanfte Brems- / Beschleunigungsrampe zur Vermeidung von Positionsfehlern
  • Relaisausgang für Haltebremse
  • 24V toleranter Schalteingang zur Verbindung mit der Maschine
  • Versorgungsspannung 12-24V
  • Übersichtliche Bedienung
  • gut ablesbares Display
  • Maße: 196x100x40mm

Ausführliches Handbuch

Lieferumfang:

  • Fertige montierte Handsteuerung RotaryControl
  • Break-out Board
  • Verbindungskabel
  • Ausführliche Anleitung

Anwendungsvideo

Dieses Anwendungsvideo zeigt die Micompan RotaryControl Steuerung beim Bearbeiten eines Zahnrades auf einer Deckel FP4 NC
